可调节式滚压光刀是如何让可加工范围变大的 ?

可调节式滚压光刀是如何让可加工范围变大的 ?

很多滚压光刀的使用者为滚压刀具自身的尺寸范围不便调节而苦恼，今天通过下文简短介绍我厂生产的一种滚压刀——调节滑动式。通过这种滑动可调拉的方式，来提高滚压刀的加工范围。目的让刀具在有效的调节范围内可加工的范围更多，同时也修定一定范围的加工偏差。

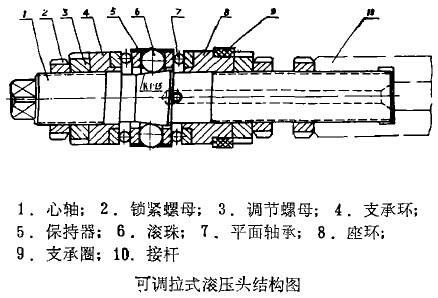

圆柱形内表面可用滚压光刀进行光整加工。下图表示的是用于薄壁深孔加工的调节滑动式滚压刀。这种滚压刀制造容易,易损件易修易换,加工尺寸和精度调节范围较广,加工孔的精度和光洁度均较高。经过一次(拉)滚压后,液缸孔的光洁度稳定达V8级以上,尺寸精度可达H7级。滚压后内孔硬度提高65%左右,强化层深度约2.5毫米。

    例如在C62O车床上用这种工具(拉)滚压427mm长的薄壁液缸孔,(工件材料为45号钢,正火状态)孔径为50mm,最终尺寸精度要求H8,滚压前精镗至V6级。滚压参数:转速n0二382r/min,走刀量为f=0.06mm/r,滚珠的实际压入量为ap=0.015一0.030mm。强制冷却润滑。

其结构的主要特点是:可通过两组调节螺母3和锁紧螺母2的作用来改变滚珠6在心轴1圆锥体(GCr15钢淬硬)上的轴向位置,即可将滚压头的工作外径调节到所需要的尺寸。在心轴1内有冷却润滑液通道。心轴1右端螺杆与接杆10连接,后者又通过铰链接头安装在车床刀架上。座环8上的牛皮支承圈9,有支承和擦净待滚压表面的作用。

    本文介绍了调节滑动式滚压光刀零部件构造与结构，通过加工一段圆柱的内孔表面，对比说明使用滚压工具前后的精度、光洁度、硬度等参数。
