兴瑞讲解：关于滚压光刀垂直用力不走刀转动加工

发布日期：2019-08-23 作者：admin 点击：

兴瑞讲解：关于滚压光刀垂直用力不走刀转动加工

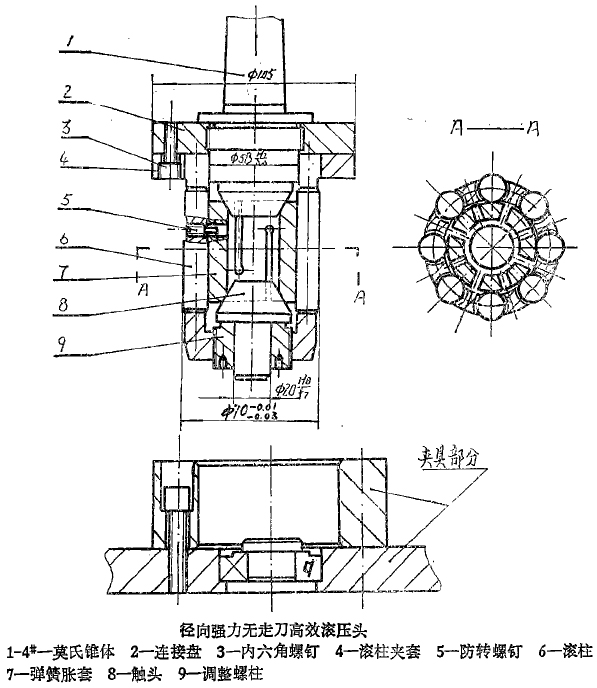

以前我们都用滚压刀原始走刀方式进行加工，这个加工出来的工件即使能达到光洁度，但也无法保证加工的工件其平整度和受力均匀度，像有些加工出来的工件甚至有纹路。今天我们来介绍一种新型的滚压刀(见下图)，它采用垂直径向不用走刀的方式，它主要用在普通立钻上,对零件通孔进行光精加工或表面强化加工。当钻床主轴连同滚压头下压时,滚压头前端的触头与夹具上的转轴接触,进而使滚压头内的弹簧胀套7向外扩张,迫使滚柱6紧压工件内孔表面,从而达到滚压内孔的目的。调整螺柱9用来预调滚压头尺寸,使之小子工件内孔尺寸0.01～0.03mm为宜。防转螺钉5用于防正弹簧胀套相对于滚柱夹套转动,以避免滚柱与弹簧胀套开口接触。莫氏锥体1与钻床主轴锥孔相连。

我们用这种滚压刀对S195型桑油机连杯大头孔进行滚压,取得了较好的效果,比滚压前提高粗糙度1～2级。该刀具安装在车床的刀架上。转动刀具保持架将适合于工件直径的钢球转到加工位置,再加以固定.然后操作滚压刀具的进刀和走刀运动。根据工件的材料特性和直径大小选择滚压速度。
