      来源:德国BAUBLIES镜面滚压刀加工球面的案例 金刚石滚光刀可以滚光硬度高达HRC65度的工件，且适用于极小直径和薄壁工件的加工。

      宝力士金刚石滚光刀是由一个固定在刀体上的球形金刚石对工件表面进行摩擦挤压,当作用力超过材料屈服点，则工件表面上的异型起会以口m为单位流入到相邻的凹陷处。由于工件和金刚石之间的接触面积非常小，所以可在作用力更小的情况下进行直观的冷成型作业。金刚石滚光刀的技术优势

        球形金刚石在弹簧 加载下滑过工件表面，从而得到硬化的平滑表面并确保不会破坏工件精度和公差。

      金刚石滚光刀可以对小直径零件或薄壁零件进行加工。可以加工硬度大于HRC60度的工件。

      由于金刚石和工件表面之间是点接触的工具，可用于各种形状的加工，如外圆、内孔和端面等。金刚石滚光刀非常经济，可用于普通机床，无需附加设备。可以加工非常小的锥形面，最小加工直径达01mm。

加工工件:球头加工部位:球面使用机床:车床

项目要求:在车床对零件进行车削后直接对零件表面光整，工件车削表面粗糙度Ral.2μ左右，采用宝力士金刚石可调角度滚光刀具对零件光整加工，加工前后尺寸变化减小0. 05mm-1mn,使工件外圆表面粗糙度达到Ra0.08um。

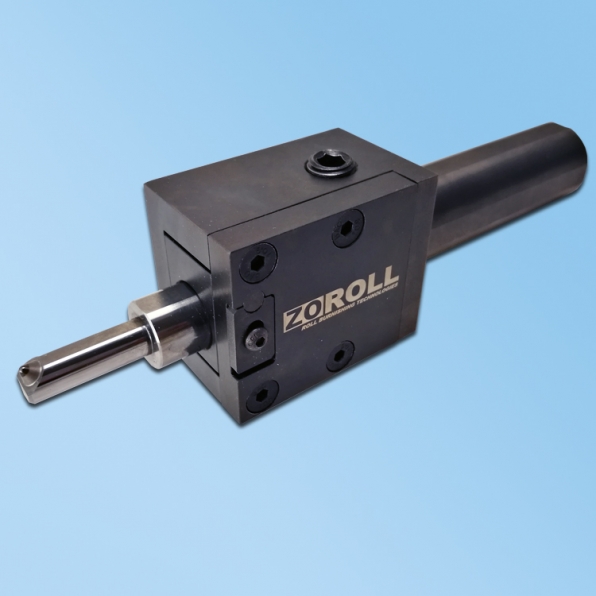

方案刀具:可调角度金刚石滚光刀，头部每5°可调，可调范围达240。,可滚光外圆、端面、外圆弧面等,滚光速度达150m/min。
